Opsporen kabels en leidingen

Kabels en leidingen voor elektra, water, telecom en riolering liggen dicht op elkaar, terwijl het aantal graafwerkzaamheden blijft toenemen. Tegelijkertijd blijkt in de praktijk dat beschikbare KLIC-gegevens niet altijd volledig of nauwkeurig genoeg zijn om de exacte ligging van ondergrondse infrastructuur betrouwbaar vast te stellen. Dit vergroot het risico op graafschade, vertragingen en onveilige situaties. Doormiddel van onze 3D-grondradar brengen wij ondergrondse kabels en leidingen snel en nauwkeurig in kaart.

Wat doen we?

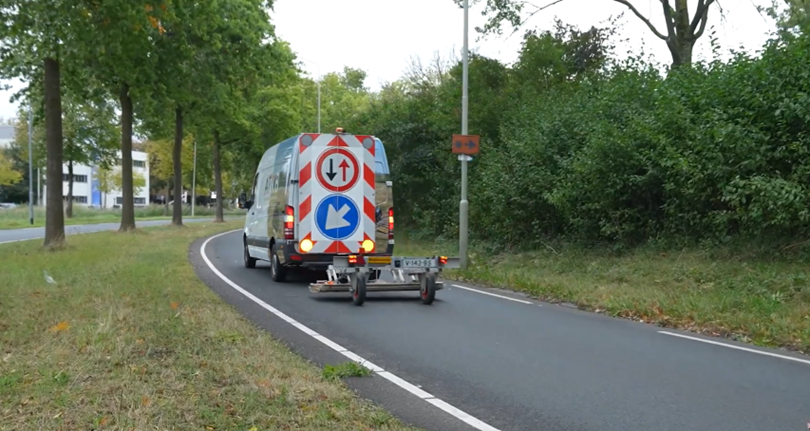

Met onze geavanceerde 3D-grondradarsystemen brengen wij de ondergrond vlakdekkend in beeld tot een diepte van 2 tot 4 meter onder maaiveld. Het systeem zendt elektromagnetische signalen uit die reflecteren op objecten zoals kabels en leidingen. De teruggekaatste signalen worden vertaald naar een driedimensionaal beeld van de ondergrond, waarmee afwijkingen in de bodem snel worden vastgesteld. Ondergrondse kabels en leidingen zijn duidelijk zichtbaar als rechte, continue doorlopende verstoringen.

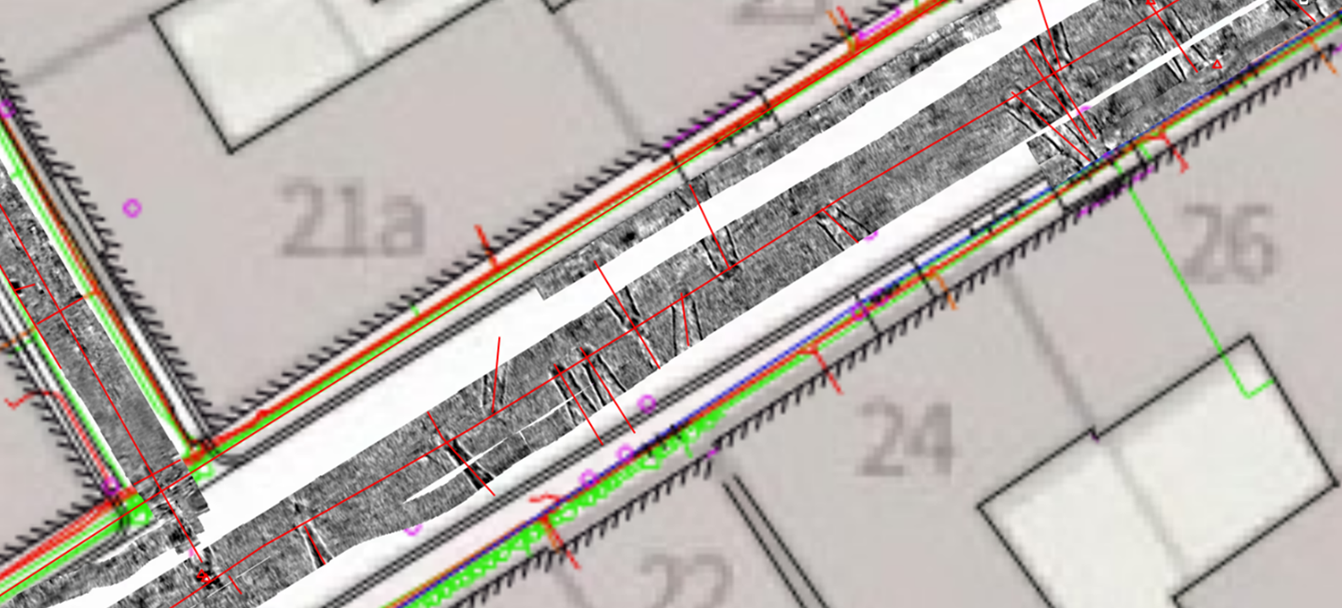

Met de 3D-grondradar worden de kabels en leidingen in kaart gebracht. Deze kunnen vervolgens worden vergeleken met de KLIC gegevens. Op deze manier kunnen onbekende kabels worden opgespoord en is het mogelijk de KLIC gegevens te verifiëren.

Het is ook mogelijk om met de 3D-grondradar digitale proefsleuven uit te voeren. Hierbij worden gerichte scans gemaakt op specifieke locaties waar inzicht in de ligging van kabels en leidingen gewenst is. Digitale proefsleuven vormen een efficiënte en kosteneffectieve aanvulling op traditionele proefsleuven, omdat de ondergrond onderzocht kan worden zonder graafwerkzaamheden uit te voeren.

In tegenstelling tot een volledig vlakdekkend onderzoek wordt bij digitale proefsleuven alleen op geselecteerde locaties gemeten. Hierdoor ontstaat sneller inzicht in de aanwezige ondergrondse infrastructuur tegen lagere kosten. Hoewel de dekking beperkter is dan bij een volledig 3D-grondradaronderzoek, bieden digitale proefsleuven een praktisch hulpmiddel voor het verifiëren van KLIC-gegevens en het lokaliseren van kabels en leidingen op kritieke punten.

Waarom 3D-grondradar?

Opsporing van kabels en leidingen met de 3D-grondradar biedt een aantal belangrijke voordelen:

Niet-invasief: geen boringen, geen graafwerk, geen verstoring van het terrein.

Vlakdekkend: volledige beeldvorming in plaats van scanrasters dus een minimale kans om iets te missen.

Snel en efficiënt: Scansnelheid van maximaal 1 ha per dag.

Nauwkeurig: ligging van kabels en leidingen in kaart met een nauwkeurigheid van 4 cm in het x-en y-vlak en 10 cm op diepte.

Veilig: Voorkom graafschades, oponthoud bij projecten en hieruit voortvloeiende kosten.

Wanneer u contact met ons opneemt voor een offerte zullen we eerst alle praktische zaken doorspreken zoals:

• Hoe groot is de te onderzoeken locatie?
• Wat is er al bekend qua kabels en leidingen op de locatie?
• Wilt u de locatie volledig, vlakdekkend in beeld of zijn digitale proefsleuven voldoende?

Met deze informatie kunnen wij aan de slag om een gepaste offerte uit te brengen. Indien u opdracht verleent, kunt u van ons het volgende verwachten:

• Voorbereiding en uitvoering van het veldwerk,
• Analyse en interpretatie van de grondradardata.
• Aanvullende vergelijking tussen de bekende KLIC gegevens en de resultaten van het grondradaronderzoek.
• Oplevering in de vorm van (brief)rapportage en kaartmateriaal
• Indien gewenst toelichting op de resultaten.
